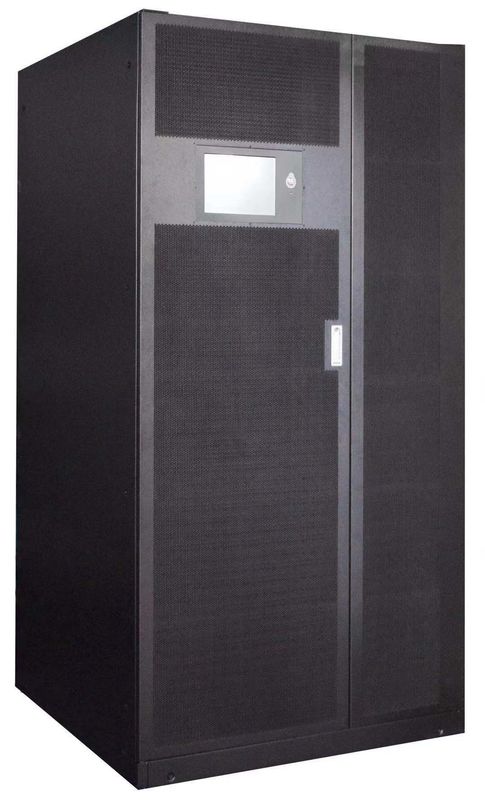

Η σειρά HQM 600 Modular UPS 600kVA Full DSP Control Τρίτης Φάσης με έξοδο PF1.0
Λεπτομέρειες:
| Τόπος καταγωγής: | Shenzhen Κίνας |
| Μάρκα: | HRD/OEM |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | HOM300, HQM400, HQM500, HQM600 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | 21000USD/PCS |
| Συσκευασία λεπτομέρειες: | πρότυπο για την εξαγωγή |
| Χρόνος παράδοσης: | Μέσα σε 2 εβδομάδες |
| Δυνατότητα προσφοράς: | 100pcs/month |
|
Λεπτομερής ενημέρωση |
|||
| Χρώμα: | Μαύρο | Τύπος: | Ο πιο προηγμένος ηλεκτρονικός μετατροπέας 3 επιπέδων |
|---|---|---|---|
| Έλεγχος: | πλήρης έλεγχος DSP | Μονάδα ισχύος: | 50kVA/50kW, ράφι 3U |
| Αποτελεσματικότητα: | 960,5% σε κανονική λειτουργία | Εισαγωγή PF: | άνω του 0.999 |
| Thdi: | λιγότερο από 3% για γραμμικό φορτίο, λιγότερο από 5% για μη γραμμικό φορτίο | Παράλληλα: | 3 μονάδες, ισχύος έως 1800kVA |
| Φορτιστή: | Φορτιστή ABM, με 3 στάδια φόρτισης, μεγιστοποιήστε τη διάρκεια ζωής της μπαταρίας | Διασύνδεση: | RS232, RS485, USB, SNMP, AS400 και προγραμματιζόμενες ξηρές επαφές |
| Εμφάνιση: | 10.4 ιντσών πολύχρωμη οθόνη αφής | Ενεργοκίνητο: | - Ναι, ναι. |
| Προστασία: | Πλήρης προστασία, υπερφόρτωση, σύντομη κίνηση, κλπ. | έξυπνος ύπνος: | ναι, εξοικονόμηση ενέργειας |
| εξόρυξη PF: | 1.0 | ΤΑΔΟ: | Το THDu < 1% (γραμμικό φορτίο), το THDu < 5% (μη γραμμικό φορτίο), |
| Δυναμική τάση: | 380/400/415VAC,3 x 400 VAC (3Ph+N),380Vac/220Vac±1% | Εφαρμογή: | Τηλεπικοινωνίες, υπολογιστής, κυβέρνηση, οικονομική, κατασκευή |
| Προστασία: | Βραχυκύκλωμα, Overcurrent, Overvoltage, υπερφόρτωση, θιγμένα φορτία | Φάση: | Τρία στάδια |
| Επισημαίνω: | Έξυπνο σε απευθείας σύνδεση UPS,Διπλή μετατροπή σε απευθείας σύνδεση UPS |
||
Περιγραφή προϊόντων
Ονομασία:Η σειρά HQ-M500 50-600kVA ασύρματη ηλεκτρονική μονάδα UPS
Σχήμα:Η σειρά HQ-M500
Σύντομη:
Περιοχή ισχύος: 50 ̇ 500 kVA.

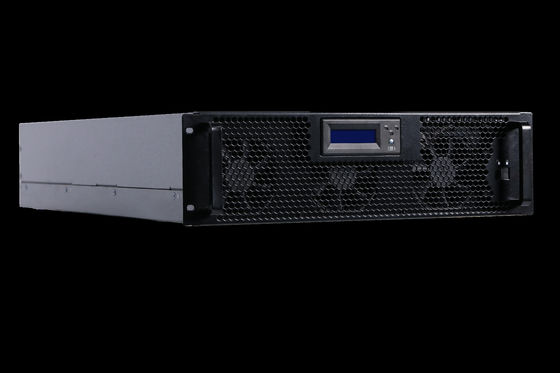

Δυνατότητα μονάδας: 50kVA.
Διαμόρφωση: 4-12 slots.
Εφαρμογή:
Κέντρο δεδομένων, τηλεπικοινωνίες, δίκτυα, ασφάλεια, εργαστήριο, μετρό, νοσοκομείο, κυβέρνηση, στρατό, ενέργεια, μεταφορές, ραδιοτηλεόραση, τράπεζα, πανεπιστήμιο, επιστημονική έρευνα, πετροχημική κλπ.
Χαρακτηριστικά:
Πλήρης ψηφιακός έλεγχος DSP στη διαδικασία διόρθωσης, μετατροπέα, φόρτισης και εκφόρτισης
Η λύση διαχείρισης της μπαταρίας υιοθετείται με έξυπνο σύστημα διαχείρισης φόρτισης και εκφόρτισης της μπαταρίας, η οποία παρατείνει τη διάρκεια ζωής της
Ο συντελεστής ισχύος εισόδου φτάνει το 0.999, εισερχόμενο αρμονικό ρεύμα: <3%, μετατροπέας 3 επιπέδων, αποδοτικότητα συστήματος άνω του 96,5%
Πληθώρα αρχείων σφάλματος, μεγάλη χωρητικότητα αποθήκευσης αρχείων ιστορικού
Ι φιλική διεπαφή ανθρώπου-μηχανής, με μεγάλη οθόνη αφής και πληκτρολόγιο, άφθονες πληροφορίες
Ι Τρεις φάσεις εισόδου, τρεις φάσεις εξόδου, σύστημα διπλής μετατροπής σε απευθείας σύνδεση, παρέχουν την καλύτερη ποιότητα ηλεκτρικής ενέργειας και προστασία φορτίου
Ι Μονωδική σχεδίαση, υποστήριξη θερμής πρίζας, βολική συντήρηση επί τόπου
Ιδιαίτερη προσαρμοστικότητα στο φορτίο, ικανότητα υπερφόρτωσης και βραχυκυκλώματος
Ι ψηφιακή τεχνολογία ελέγχου κυκλοφορίας, υψηλή αξιοπιστία παράλληλα έως 3 ράφους,που φτάνουν τα 1800kVA
Η λειτουργία "έξυπνος ύπνος", το σύστημα μπορεί να κλείσει με ευφυή τρόπο ορισμένες μονάδες ανάλογα με το φορτίο, επιτυγχάνοντας υψηλότερη απόδοση
l Πολλαπλές διεπαφές επικοινωνίας: RS232, RS485, USB, SNMP, AS400 και προγραμματιζόμενες ξηρές επαφές
Ι λειτουργία του ΕΠΟ
Όλες οι PCB υιοθετούν τεχνολογία τριπλής απομόνωσης
Ειδικότητα:
| Σχήμα | Επικεφαλής200 | Επικεφαλής300 | Επικεφαλής500 | Επικεφαλής600 |
| Δυνατότητα συστήματος | 200kVA | 300kVA | 500kVA | 600 kVA |
| Δυνατότητα μονάδας ισχύος | 50kVA | 50kVA | 50kVA | 50kVA |
| Αριθμός ενότητες | 4 | 6 | 10 | 12 |
| Κύρια | ||||
| Εισερχόμενη καλωδίωση | 3Ph+N+PE | |||
| Διορισμένη τάση | 380/400/415VAC (γραμμή-γραμμή) | |||
| Παράγοντας ισχύος εισόδου | > 0.99 | |||
| Συνολική αρμονική στρέβλωση | Το THDi<3% για γραμμικό πλήρες φορτίο, το THDi<5% για μη γραμμικό πλήρες φορτίο | |||
| Πεδίο τάσης |
304 478Vac (line-line) 100% φορτίο· 228V~304Vac (γραμμικό) φορτίο από 100%-75% γραμμικά |
|||
| Συχνότητα εισόδου | 40Hz ̇ 70Hz | |||
| Παράκαμψη | ||||
| Διορισμένη τάση | 380/400/415VAC (γραμμή-γραμμή) | |||
| Πεδίο τάσης | Προεπιλεγμένο εύρος +15%·-20% ((+10%+,15%+,20%+,25%, +25%-10%,-15%, -20%, -30%,-40% μπορεί να οριστεί) | |||
| Συχνότητα εισόδου | ±1Hz,±3Hz,±5Hz μπορεί να ρυθμιστεί | |||
| Η μπαταρία | ||||
| Τεχνολογία | ±240VDC (ο αριθμός των μπαταριών μπορεί να επιλεγεί από 30 έως 44) | |||
| Δύναμη φόρτισης | 20% * Ενότητα ισχύος | |||
| Ακριβότητα τάσης φόρτισης | ± 1% | |||
| Αποδόσεις | ||||
| Διορισμένη τάση | 380/400/415VAC (γραμμή-γραμμή) | |||
| Καθορισμένη συχνότητα | 50/60Hz | |||
| Παράγοντας ισχύος | 1.0 | |||
| ΤετάρτηΑβεβαιότητα | ≤±1,0%@Σταθερό ·≤±5,0%@Πρόσκαιρο | |||
| Δυναμική ανταπόκριση | < 5% (20% - 80% - 20% φορτίο βήματος) | |||
| Δυναμικός χρόνος ανάκτησης | < 20 ms (0% - 100% - 0% φορτίο βήματος) | |||
| ΤΑΔΟ | Το THDu < 1% (γραμμικό φορτίο), το THDu < 5% (μη γραμμικό φορτίο), | |||
| Δυνατότητα υπερφόρτωσης |
110% υπερφόρτωση για 60 λεπτά· 125% υπερφόρτωση για 10 λεπτά· 150% υπερφόρτωση για 1 λεπτό· > 150% υπερφόρτωση για 200 ms |
|||
| Σύστημα | ||||
| Αποτελεσματικότητα | > 96,5% (Δύο λειτουργίες διακόπτη) | |||
| Εμφάνιση | 10.4 ιντσών οθόνη αφής + LCD + LED | |||
| Π.Ε. | Διάκριση IP20 | |||
| Περιβάλλον | Θερμοκρασία λειτουργίας: 0-40°C, σχετική υγρασία 0-95% (χωρίς συμπύκνωση) | |||
| Ασύρματα | < 55dB@1 μέτρο | |||
| Μέγεθος (WxDxH mm) και βάρος (kg) | ||||
| Διάσταση του ντουλαπιού | 600*850*2000 | 600*1100*2000 | 1000*1000*2000 | 1000*1000*2000 |
| Μέγεθος ενότητας | 510*700*135mm | |||
| Βάρος του ντουλαπιού | 190 κιλά | 270 κιλά | 450 κιλά | 450 κιλά |
| Βάρος της μονάδας | 39 κιλά | 39 κιλά | 39 κιλά | 39 κιλά |
Σημείωση: οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς περαιτέρω ειδοποίηση.
